احتاج أحد العملاء إلى مجموعة من مكونات السلسلة المُشكلة المخصصة لتجميع الناقل الحالي للخدمة الشاقة. يغطي نطاقنا مكونات الوصلة المزورة المصنوعة وفقًا لرسومات العميل، بدلاً من تصميم أو توريد السلسلة الكاملة. كان يجب أن تتلاءم الأجزاء بشكل متسق، وأن تتحرك دون الإفراط في اللعب وأن تتحمل الأحمال والتآكل المتكرر أثناء الخدمة.
BestProتم تنسيق أعمال الحدادة والمعالجة الحرارية والتشطيب والفحص كمشروع واحد، مما يمنح العميل نقطة اتصال واحدة بدءًا من مراجعة الرسم وحتى الإصدار النهائي.
عنصر: مكون الارتباط المزور المصمم من قبل العميل
تطبيق العميل: نظام سلسلة الناقل الحالي للخدمة الشاقة
مادة: سبائك الصلب المعالجة بالحرارة التي يحددها العميل
نطاق العرض: تزوير القالب المغلق، والتشذيب، والمعالجة الحرارية، والسفع بالخردق، والتشطيب والفحص المحلي
المخاوف الرئيسية: فتح الشوكة، أبعاد التزاوج، انتقالات القسم، تناسق الدفعة والتحكم في المعالجة الحرارية
يجعل شكل الشوكة المفتوحة مكونات السلسلة المخصصة هذه حساسة للتنوع. إذا تغير التباعد أو المحاذاة بين الذراعين أثناء الحدادة أو المعالجة الحرارية، فقد تصبح السلسلة المجمعة ضيقة جدًا أو فضفاضة جدًا أو محملة بشكل غير متساو.
قبل الإنتاج، قمنا بمراجعة الرسم حول المناطق التي تؤثر بشكل مباشر على الاستخدام:
فتح الشوكة ومحاذاة الذراع
عرض التزاوج ومناطق الاتصال
التحولات الحاملة حول الافتتاح
بدل التصنيع على الأسطح الوظيفية

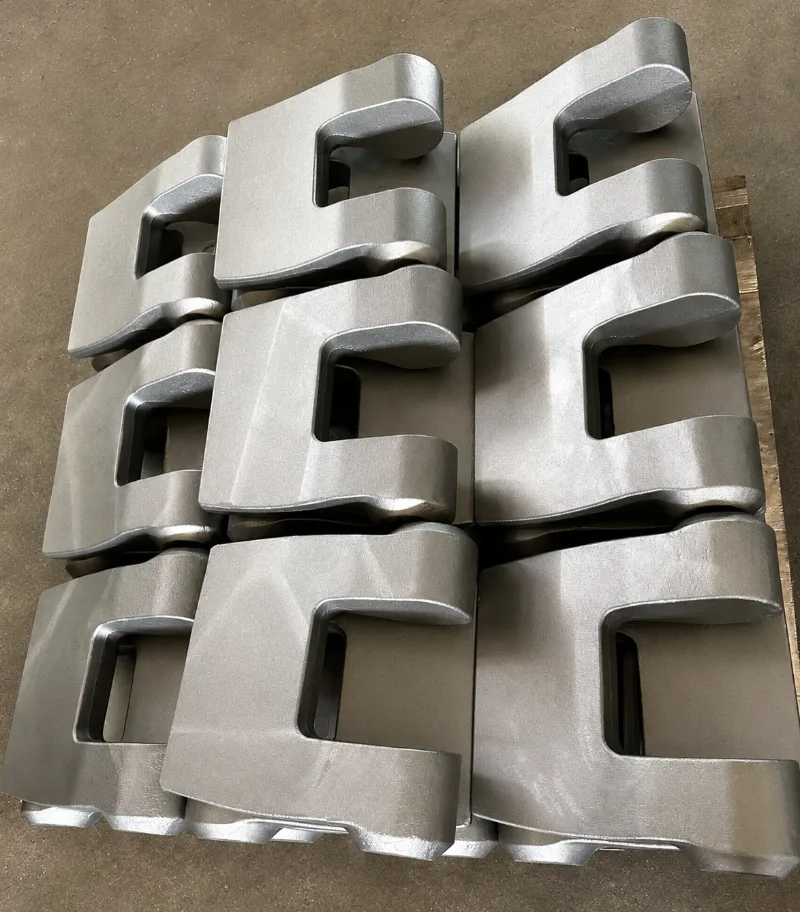

تم استخدام التشكيل المغلق لتوفير القوة المطلوبة في ظل التحميل المتكرر. درجة السبائك وحالة المعالجة الحرارية تتبع رسم العميل؛ لم يتم تغييرها إلى بديل أكثر ملاءمة. بعد المعالجة الحرارية، تم تفجير الأجزاء بالرصاص لإزالة الحجم وترك اللمسة النهائية الصناعية العملية الموضحة في الصورة.
يركز الفحص على الأبعاد التي تؤثر على التجميع، بالإضافة إلى محاذاة الذراع وأسطح التلامس وحالة المعالجة الحرارية المحددة. أظهرت الدفعة المكتملة فتحات وملامح شوكة متسقة، مما يسمح للأجزاء بالانتقال إلى مرحلة تجميع السلسلة الخاصة بالعميل دون تصحيح إضافي.
بالنسبة للعميل، كانت الفائدة الرئيسية بسيطة: عدد أقل من الواجهات التي يمكن إدارتها وفريق واحد مسؤول عن الحفاظ على توافق متطلبات الحدادة والتشطيب والفحص.
إذا كانت السلسلة أو الناقل أو مشروع مناولة المواد الخاص بك يتطلب مكونات سلسلة مزورة مخصصة أو أجزاء أخرى من سبائك الفولاذ مصنوعة حسب الرسم، فأرسل إلينا الرسم ثنائي الأبعاد ومتطلبات المواد والمعالجة الحرارية والكمية وأي معلومات تجميع متاحة.
يمكن للفريق الهندسي في BestPro مراجعة جدوى التزوير والأدوات وبدلات التصنيع ونقاط الفحص المهمة قبل عرض الأسعار. نقوم بتصنيع الأجزاء المطروقة حسب رسومات العملاء؛ تظل السلسلة المحيطة أو مجموعة الماكينة من تصميم العميل.
شارك رسوماتك ومتطلبات مشروعك لتحصل على مراجعة عملية للتصنيع وعرض أسعار.
